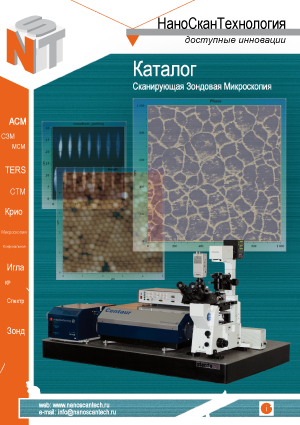

Каталог продукции компании  "Нано Скан Технология"

В каталоге кратко описаны все выпускаемые компанией ООО "Нано Скан Технология" приборы и комлексы. Даны базовые спецификации.
Каталог продукции компании ООО "Нано Скан Технология"
Загрузить *.pdf

Базовые спецификации:

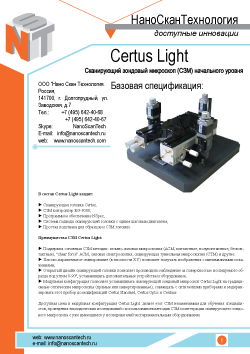

Certus Light —сканирующий зондовый микроскоп (СЗМ) начального уровня

  • плоскопараллельное сканирование по осям X, Y, Z позволяет получать изображение поверхности и проводить последующее редактирование изображения с минимальными искажениями и потерями информации;
  • открытый дизайн сканирующей головки позволяет производить наблюдение за поверхностью исследуемого образца под углом 0-90°, устанавливать дополнительные устройства и оборудование;
  • модульная конфигурация позволяет устанавливать сканирующий зондовый микроскоп Certus Light на традиционные оптические микроскопы (прямые или инвертированные), совмещать с оптическими приборами и модернизировать этот прибор до модификаций Certus Standard, Certus Optic и Centaur;
  • реализованы основные методики сканирующей зондовой микроскопии.
Certus Light - атомно-силовой микроскоп
Загрузить *.pdf

Certus Standard — сканирующий зондовый микроскоп, базовая модель.

  • плоскопараллельное сканирование по осям X, Y,Z позволяет получать изображение поверхности и проводить последующее редактирование изображения с минимальными искажениями и потерями информации;
  • плоскопараллельный подвод зонда к образцу решает проблему трудоемкого ручного подвода зонда к образцу. Подвод осуществляется тремя моторизированными опорами;
  • открытый дизайн сканирующей головки позволяет производить наблюдение за поверхностью исследуемого образца под углом 0-90°, устанавливать дополнительные устройства и оборудование;
  • модульная конфигурация позволяет устанавливать СЗМ Certus Standard на классические оптические микроскопы (прямые или инвертированные), совмещать с оптическими приборами и модернизировать этот прибор до модификаций Certus Optic и Centaur;
  • реализованы основные методики сканирующей зондовой микроскопии.
Certus Standard - базовая модель атомно-силового микроскопа
Загрузить *.pdf

Certus Optic — совмещенные атомно-силовой и оптический микроскопы

  • cканирующее основание Ratis (XY сканер) позволяет позиционировать объект исследований с точностью до нескольких долей нанометра;
  • cканирующая головка Certus позволяет установить зонд сканирующего зондового микроскопа точно над выбранным участком;
  • cканирование возможно проводить как сканирующим основанием, так и сканирующей головкой;
  • cканирующая головка и основание – плоскопараллельные сканеры, лишенные традиционных искажений изображения при использовании сканера на пьезотрубках;
  • интеграция с оптическими микроскопами позволяет проводить исследования как прозрачных так и не прозрачных образцов в зависимости от типа микроскопа;
  • оптический микроскоп (прямой или инвертированный) позволяет использовать необходимые оптические методики исследования для выделения интересных с точки зрения исследователя объектов и наведения  на них иглы СЗМ. В качестве оптического микроскопа может выступать продукция Olympus, Nikon и других производителей. Так же возможна интеграция СЗМ с уже имеющимися у исследователя микроскопами;
  • подставка снабжена независимыми системами позиционирования образца и головки, что позволяет проводить "грубое" позиционирование образца для выделения необходимой области;
  • модульная конфигурация и открытый дизайн, позволяющие интегрировать Certus Optic с другим оптическим и спектральным оборудованием.
Certus Optic - атомно-силовой микроскоп совмещенный с оптическим микроскопом
Загрузить *.pdf

Centaur – комплекс, сочетающий в себе атомно-силовой, оптический, конфокальный микроскоп комбинационного рассеяния и флюоресценции.

  • совместная работа сканирующего основания Ratis и сканирующей головки Certus;
  • одновременное получение информации о топографии поверхности и спектральных характеристик;
  • получение спектра флюоресценции или КР в каждой точке поверхности сканирования;
  • использование методик традиционной оптической микроскопии;
  • низкий уровень шумов за счет горизонтального расположения оптического модуля;
  • интеграция с прямыми или инвертированными оптическими микроскопами для работы с прозрачными и не прозрачными образцами;
  • единый контроллер и программное обеспечение для полноценной совместной работы оборудования входящего в состав Centaur.
Centaur - комплекс сочетающий в себе сканирующий зондовый микроскоп, оптический, конфокальный, флюоресцентный, КР
Загрузить *.pdf

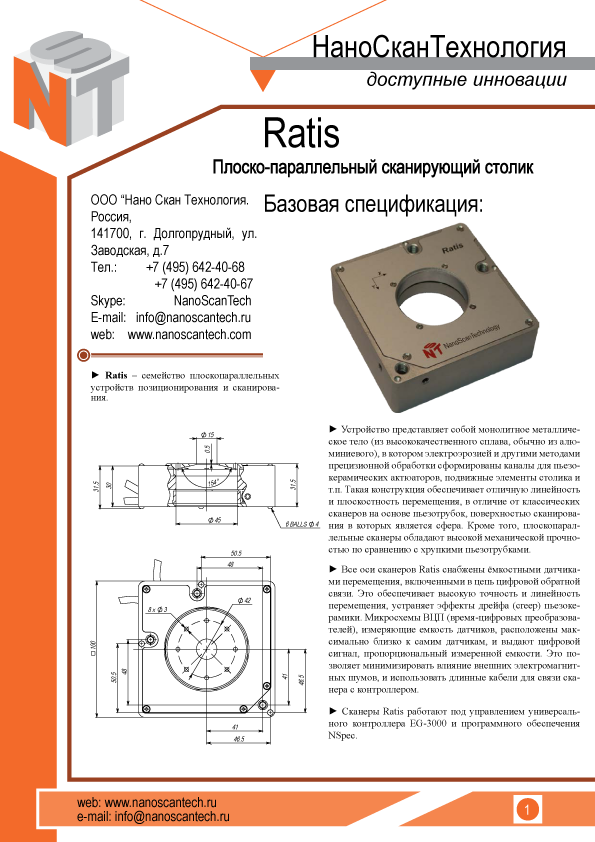

Ratis – плоскопараллельный сканирующий столик.

Ratis – семейство плоскопараллельных устройств позиционирования и/или сканирования, разработанных инженерами компании NST.

Ratis - плоскопараллельный сканирующий столик
Загрузить *.pdf

Контроллер сканирующего зондового микроскопа EG-3000

Контроллер сканирующего микроскопа EG-3000 предназначен для управления работой зондового сканирующего или оптического конфокального микроскопа. Контроллер обеспечивает сбор информации с различных датчиков и внешних устройств и выдает управляющие воздействия на пьезоэлектрические устройства позиционирования, кроме того, вся собранная информация отправляется на управляющий компьютер для последующей обработки и визуализации. Также с помощью компьютера задаются все параметры движения и сканирования.

EG-3000 цифровой СЗМ контроллер
Загрузить *.pdf

NSpec – универсальное программное обеспечение:

NSpec – универсальная программа для управления приборами компании NST. Программа работает в связке с контроллером EG-3000, и   управляет всеми устройствами, подключенными к контроллеру (СЗМ Certus, сканирующий столик Ratis, шаговые моторы и т.п.). Кроме того, программа может работать с CCD-камерами и спектрометрами, подключенными непосредственно к персональному компьютеру.

Nspec Software

Загрузить NSpec
