Твердотельные одночастотные лазеры серии NSTL
Твердотельные лазеры серии NSTL являются одночастотными лазерами, с характеристиками подходящих для использования в таких областях, как промышленная метрология, биомедицинские и научные исследования, нанофотоника, микроэлектроника. Обладая отличной стабильностью и узкой лазерной линией, являются хорошим выбором для решения различных прикладных задач. Лазеры являются российским продуктом и производятся на территории Российской Федерации.
Описание работы устройства.
| МК | Микроконтроллер |
| УИТ | Управляемый источник тока |
| ЛД | Лазерный диод |
| ФДОС | Фотодиод обратной связи |
Устройство представляет собой одночастотный лазер с цифровым управлением мощности излучения и температуры излучателя. Мощность лазерного диода управляется через систему цифровой обратной связи с использованием микроконтроллера и управляемого источника тока, так же фотодиода обратной связи, на который попадает часть оптического излучения через делительную призму.
Температура лазерного диода управляется через пельте элемент, датчик температуры, управляемый источник тока и микроконтроллер. Таким образом для контроля температуры также используется цифровая обратная связь.
Устройство содержит ряд оптических элементов для фильтрации и поляризации лазерного излучения. Лазерный пучок из диода проходит через коллимационную линзу, решетку брэгга, которая обеспечивает качественные свойства одномодовости и узкой ширины линии, поляризатор, делительную призму для обеспечения работы обратной связи постоянной мощности, и оптический изолятор, предотвращающий попадание отраженного лазерного излучения в систему обратной связи.
Управление лазером осуществляется через ПК, через USB интерфейс. При помощи установленного программного обеспечения устанавливаются желаемая мощность и температура лазерного диода, а так же контролируются в реальном времени.

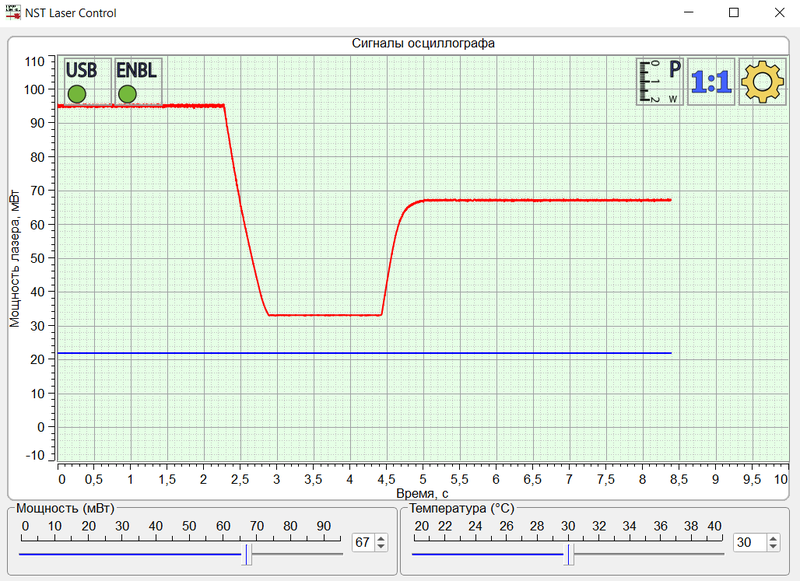

Программное обеспечение и электрические соединения.
Характеристики:
Источник питания +5 V, 3A
USB 2.0/3.0
Программное обеспечение Win7/Win10/Linux
Режим постоянного тока
Режим постоянной мощности
Установка тока
Установка мощности
Установка температуры
Основные предлагаемые модели:
| Модель | ДВ, λ нм |
Полушр. линии Δλ, пм | P, мВт |
Поляризация |
Размер пучка, мм |
Цена RUR |
| NSTL ALPHA | 785 | 0.02 | 100 | 100:1 линейная | 0.25 x 0.7 | 1 500 000 |
| NSTL DELTA | 633 | 0.03 | 50 | 100:1 линейная | 0.6 x 0.9 | 1 500 000 |
| NSTL BETTA | 532 | 0.1 |
50 | 100:1 линейная | 0.7 x 0.9 | 1 500 000 |
| NSTL GAMMA | 405 | 0.1 | 20 | 100:1 линейная | 0.8 x 0.4 | 1 800 000 |
Спецификация для скачивания.
Геометрические размеры.
